Trosolwg

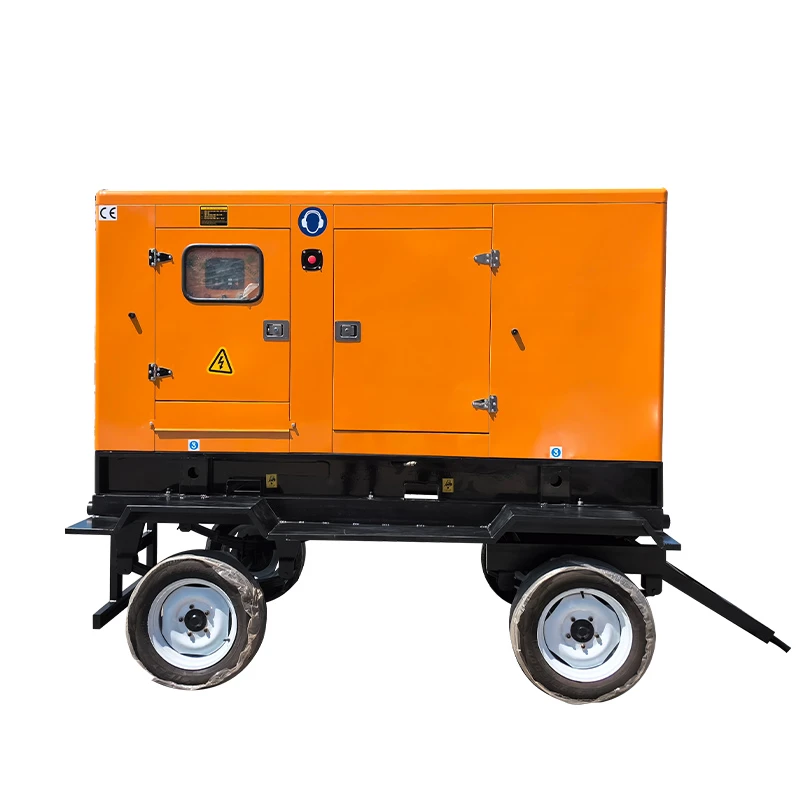

Mae'r Set Generator Diesel Wrth Gefn yn darparu pŵer wrth gefn awtomataidd, annibynnol, wedi'i wifro'n barhaol i system drydanol y cyfleuster trwy Switsh Trosglwyddo Awtomatig (ATS).
Manylebau Cynnyrch
|
Categori |
Manyleb Allweddol |
|
Ystod Cynhwysedd ATS |
100A - 4000A addas ar gyfer adeiladau bach i lwythi mawr diwydiannol / canolfan ddata |
|
Newid Dulliau |
Agor{0}}trawsnewid / oedi-trawsnewid / cau-pontio (trosglwyddo llwyth meddal) ar gyfer gofynion amser segur gwahanol |
|
Rhesymeg Diogelu Grid |
Monitro 3 cham o or-foltedd/tan-foltedd ac amlder ar gyfer penderfyniadau trosglwyddo diogel awtomatig |
|
Ail{0}}Oedi wrth drosglwyddo |
Oedi rhaglenadwy 0-30 munud i sicrhau bod y grid yn sefydlogi cyn ailgysylltu |
|
Rhyngwyneb Trydanol |
System bar bws copr sy'n gydnaws â bylchau NEMA / IEC ar gyfer gosod maes safonol |
|
-Sgoriad Cylched Byr |
Hyd at 100kA AIC wrthsefyll gallu wedi'i alinio â diogelwch cyfleustodau a gofynion goddefgarwch namau |
|
Technoleg Injan |
Peiriannau diesel sy'n cael eu rheoli'n electronig ar gyfer rheilffyrdd cyffredin pwysedd uchel ar gyfer ymateb llwyth sefydlog |
|
System eiliadur |
eiliadur Brushless gyda Dosbarth H inswleiddio + PMG excitation ar gyfer foltedd sefydlog o dan amrywiad llwyth |
|
Cydymffurfiad Allyriadau |
EPA Haen 4 Terfynol / EU Cam V gyda systemau aftertreatment SCR + DPF |
|
Perfformiad ac Allbwn Trydanol |
200 kW - allbwn wrth gefn 2,500 kW, 1500/1800 RPM, ±0.5% sefydlogrwydd rheoleiddio foltedd AVR |
Senarios Cais
• Seilwaith pŵer argyfwng canolfan ddata Haen III a Haen IV i warantu copi wrth gefn ar unwaith yn ystod toriadau grid cyfleustodau.
• Cyfleusterau gofal iechyd yn bodloni mandadau Lefel 1 NFPA 110, gan sicrhau bod llwythi diogelwch bywyd hanfodol yn codi o fewn 10 eiliad i fethiant cyfleustodau.
• Gweithfeydd gweithgynhyrchu diwydiannol trwm a gorsafoedd pwmpio dŵr sy'n gofyn am dderbyn llwyth bloc 100% yn unol â dosbarthiadau ISO 8528-5 G2 a G3.
• Isadeiledd anghysbell a gorsafoedd pŵer wrth gefn yn gweithredu o dan amodau amgylcheddol eithafol i lawr i -25 gradd.
Opsiynau Addasu
Rheolydd DSE/ComAp
Integreiddio paneli rheoli digidol Deep Sea Electronics (DSE) neu ComAp wedi'u ffurfweddu ar gyfer generaduron lluosog penodol sy'n cyfateb i hyd at 32 o unedau.
Peirianneg Cabinet Rheoli
Peirianneg clostiroedd panel rheoli pwrpasol wedi'u teilwra i raddfeydd amddiffyn tywydd NEMA 3R neu IP65 penodol yn seiliedig ar gynllun safle eich prosiect.
Protocolau Cyfathrebu BMS
Rhaglennu protocolau Modbus RTU, Modbus TCP/IP, neu BACnet i gyd-fynd â'ch Systemau Rheoli Adeiladau (BMS) lleol presennol.
Addasiad Cynllun Mecanyddol
Dimensiynau lloc wedi'u teilwra, louvers modur, a fectorau allfa gwacáu wedi'u cynllunio i gyd-fynd â chynllunio trefol lleol llym a chyfyngiadau gofod ffisegol.
Cefnogaeth Cyflenwi
• Amser Arweiniol: Parodrwydd cyn-ffatri o fewn 8 i 10 wythnos o gymeradwyo lluniad technegol.
• Prawf Derbyn Ffatri (FAT): Prawf Derbyn Ffatri 4-awr (FAT) Gorfodol gan ddefnyddio banciau llwythi gwrthiannol ac adweithiol amrywiol, gan gyflwyno siartiau ymateb foltedd/amledd wedi'u llofnodi ar gamau llwyth 25% i 110%.
• Pecynnu Diogelu: Pecynnu rhwystr anwedd wedi'i wactod wedi'i selio sy'n amddiffyn cydrannau trydanol sensitif rhag halen-chwistrellu a lleithder yn ystod 60+ diwrnod ar ôl cludo'r cefnfor.
• Tymor Cyflenwi: Gweithredu telerau FOB, CIF, neu DDP, gyda dogfennaeth Tystysgrif Tarddiad lawn i sicrhau cliriad tollau llyfn.
• Argaeledd Rhestr: Mae stoc barod i gludo yn cael ei gynnal ar gyfer modelau kW safonol i ddileu amseroedd aros ciw cynhyrchu.
Gwasanaeth ar ôl-gwerthu
• Cydweddoldeb Hidlo: Mae rhyngwynebau cynnal a chadw safonol yn caniatáu cyfnewidioldeb uniongyrchol ar gyfer hidlwyr olew, elfennau aer, a gwahanyddion dŵr tanwydd â rhifau safonol Fleetguard, Donaldson, a Baldwin i leihau amseroedd arwain caffael lleol.
• Gwarant Logisteg 48 Awr: Mae cydrannau hanfodol yn cael eu hanfon o ganolfannau dosbarthu rhanbarthol o fewn 24 i 48 awr i safleoedd prosiect ar draws Gogledd America ac Ewrop.
• Olrhain Gwarant 5-Mlynedd: Mae gosodiadau wrth gefn yn cynnwys gwarant ffatri 5 mlynedd neu 3,000-awr-weithredol diffiniedig, sy'n gysylltiedig yn uniongyrchol â thystysgrifau olrhain deunydd cyfresol ISO 9001 ar gyfer pob cydran cast mawr.
• Dogfennaeth Ddigidol ar y Safle: Mae pob set generadur yn cynnwys cod QR parhaol sy'n cysylltu'n uniongyrchol â diagramau rhannau ffrwydrol digidol, llawlyfrau cynnal a chadw fesul cam, a chanllawiau fideo HD datrys problemau sy'n hygyrch i dechnegwyr maes.
Tystysgrifau a Chydymffurfiaeth
• Datganiadau Cydymffurfiaeth CE a dogfennaeth gydymffurfio UL2200 lawn ar gyfer cymeradwyaethau cysylltiad grid rhanbarthol.
• Graddau gwrthsefyll cylched byr ardystiedig (AIC) hyd at 100kA yn unol â chodau diogelwch trydanol cyfleustodau rhyngwladol.
• Mae gwasanaethau strwythurol craidd yn cyflawni Amser Cymedrig Rhwng Methiannau (MTBF) o fwy na 25,000 o oriau gweithredu, wedi'i ddilysu gan adroddiadau prawf math TÜV/UL yn unol â safonau ISO 8528.
• EN 10204 3.1 Adroddiadau Prawf Deunydd Ardystiedig (MTR) wedi'u darparu ar gyfer pob pwynt codi sgid strwythurol i wirio diogelwch rigio.
• Cyfleuster gweithgynhyrchu wedi'i ardystio o dan ISO 9001:2015, ISO 14001:2015, ac ISO 45001:2018 gydag adroddiadau archwilio ffatri cyflawn ar gael.
• Symboleg IEEE/IEC safonol wedi'i chymhwyso ar draws yr holl sgematigau cylched a diagramau gwifrau pwyntio i{1}bwynt ar gyfer dilysu peirianyddol.
FAQ
C: Pa mor hir y gall y generadur weithredu'n barhaus o dan lwyth 75% cyn bod angen cynnal a chadw wedi'i drefnu?
A: O dan lwyth cyson o 75%, mae'r system wedi'i chynllunio ar gyfer 250-300 awr o weithrediad parhaus cyn bod angen archwiliad olew a hidlydd.
C: Beth yw'r defnydd gwirioneddol o danwydd ar lwyth wrth gefn o 100% ar gyfer uned 1000 kW?
A: Ar lwyth wrth gefn llawn, mae uned 1000 kW fel arfer yn defnyddio 205-215 litr o ddiesel yr awr, yn dibynnu ar dymheredd amgylchynol a gradd tanwydd.
C: Beth yw lefel y sŵn mesuredig ar bellter o 7 metr mewn lloc tawel safonol?
A: Mae lefel y pwysedd sain fel arfer yn 68-72 dB(A) ar 7 metr o dan lwyth o 75%.
C: Beth yw bywyd gwasanaeth disgwyliedig yr eiliadur a'r injan o dan ddefnydd arferol wrth gefn?
A: Mae'r eiliadur yn cael ei raddio am tua 18,000-22,000 o oriau gweithredu cyn ailwampio mawr. Mae cyfnodau atgyweirio injan fel arfer yn digwydd rhwng 12,000-15,000 awr, yn dibynnu ar broffil llwyth a disgyblaeth cynnal a chadw.
C: Beth yw'r gallu derbyn llwyth gwarantedig mewn amodau profi go iawn?
A: Mae'r system wedi'i dilysu i dderbyn llwyth bloc 100% gydag adferiad foltedd dros dro o fewn 5-7 eiliad. Mae gwyriad amlder yn parhau o fewn ±1.5% yn ystod cais llwyth sydyn.
C: Pa ddogfennau cydymffurfio rhyngwladol y gall prynwyr eu gwirio?
A: Gellir cyflenwi pob uned â rhifau datganiad CE y gellir eu holrhain, cyfeirnodau ffeil UL, a chrynodebau o brofion cydymffurfio ISO 8528. Mae dogfennaeth yn cynnwys-cofnodion olrhain deunydd cysylltiedig ar gyfer cydrannau strwythurol mawr.
C: Beth yw amcangyfrif o gyfanswm cost perchnogaeth dros 10 mlynedd o weithredu?
A: Yn seiliedig ar ddefnydd wrth gefn cyfartalog o 200-300 awr y flwyddyn, mae cyfanswm cost cylch bywyd fel arfer 18-25% yn is na systemau confensiynol oherwydd effeithlonrwydd tanwydd optimaidd a chyfnodau gwasanaeth estynedig. Cyfartaledd cost cynnal a chadw yw 3.5-5% o CAPEX cychwynnol bob blwyddyn.
